西門子RS485電纜RS485通訊線纜RS485國產120Ω電纜上海郵江RS485電纜

詳細介紹

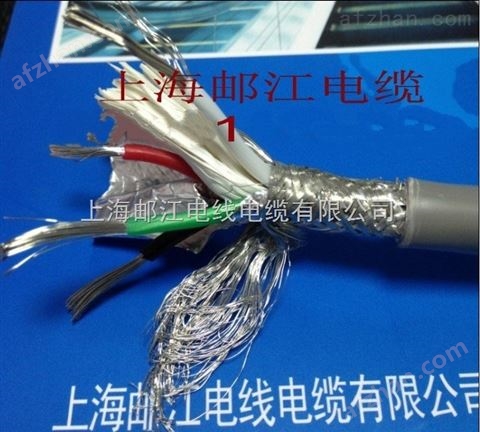

產品名稱：西門子RS485電纜RS485通訊線纜RS485國產120Ω電纜上海郵江RS485電纜
品    牌：上海郵江電纜廠
型    號：RS485
參數如下：
導體: 導體為防氧化鍍錫銅軟銅絲多股絞合,（導體純銅，截面足平方）
絕緣：特殊PE混合料
線芯顏色:    黑色+紅色（芯線顏色可根據客戶要求）
屏蔽層: 加厚鋁箔+防氧化鍍錫銅絲編織銅絲屏蔽密度≥ 85%   鋁箔屏蔽密度≥ *
護套: 灰色PVC特殊混合料工業灰色PVC外護套，符合UL 2919文件
特性阻抗: 120Ω
直流電阻: 57.5Ω/km
工作溫度: -30℃到70℃之間
帶米標識，分100米、200米、300米，500米成卷包裝、1000米木輪包裝。
工作參數：單線傳輸zui大規格：1000m，加中繼器可延長至10000m
借助于其雙屏蔽層，尤其適用于安裝在易受電磁干擾的工業環境中
產品性能出眾，可應用于復雜的工業自動化控制網絡通訊及樓宇自控網絡通訊。

RS485通訊電纜如何選擇？
首先滿足阻抗（Z0=120Ω）匹配，然后根據具體的通信速率、傳輸距離、布線環境、敷設方式配置不同的型號規格。
很多人用RVVPS、RVVP、RVSP、KVVP等聚氯乙烯絕緣介質的電纜傳輸數字信號，這是錯誤的！
RS485接傳輸電纜的長度如何考慮？
在使用RS485 接口時，對于特定的傳輸線經，從發生器到負載
其數據信號傳輸所允許的zui大電纜長度是數據信號速率的函數，這
個長度數據主要是受信號失真及噪聲等影響所限制。下圖所示的zui
大電纜長度與信號速率的關系曲線是使用24AWG 銅芯雙絞電
纜（線徑為 0.51mm），線間旁路電容為 52.5PF/M，終端負載電阻
為100 歐時所得出。（曲線引自GB11014-89 附錄A）。由圖中可知，
當數據信號速率降低到90Kbit/S 以下時，假定zui大允許的信號損失
為6dBV 時，則電纜長度被限制在1200M。實際上，圖中的曲線是
很保守的，在實用時是*可以取得比它大的電纜長度。當使用不
同線徑的電纜。則取得的zui大電纜長度是不相同的。例如：當數據
信號速率為 600Kbit/S 時，采用 24AWG 電纜，由圖可知zui大電纜
長度是200m，若采用19AWG 電纜（線徑為0.91mm）則電纜長度
將可以大于200m；若采用28AWG 電纜（線徑為0.32mm）則電纜
長度只能小于200m。
