BP2-702/9506頻敏變阻器是由三相繞組，厚鋼板做成的鐵芯制成，用于繞線式三相異步電動機的起動，接在三相異步電動機的轉子回路。
一、BP2-702/9506頻敏變阻器用途
1、BP2-702/9506頻敏變阻器用于繞線式三相異步電動機的起動，接在三相異步電動機的轉子回路。
BP2頻敏變阻器是由三相繞組，厚鋼板做成的鐵芯制成。電機起動時，因轉差率高，感抗大，可限制起動電流，隨著轉速增加，差率下降，感抗減小，轉子電流增加。
完成起動過程，BP2頻敏變阻器可*接在轉子回路。也可用接觸器予以短接。
2、BP2-700系列頻敏變阻器系接于三相交流50赫芝繞線型異步電動機(JR、JRZ、JRQ等)轉子回路中，作為短時起動之用。
電動機起動完畢后，應將變阻器切除。切除用的接觸器，刀開關等由用戶自備。
3、BP2-400、600系列頻敏變阻器，接于三相交流落50赫茲繞線型異步電動機(JR、JRZ、JRQ型)轉子同路中，作為重復短時起動，及反接或動力制動之用。
BP2-400、600系列變阻器，允許*接于轉子回路中，可不另設短接器。

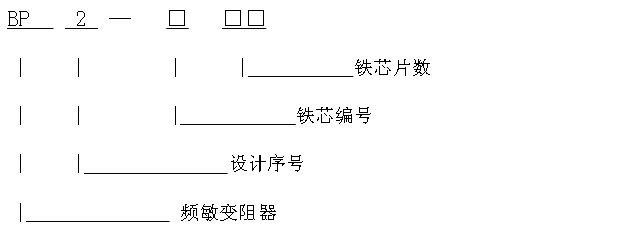

二、型號意義：
三出線方式
性能與BP1系列基本相似，使用與調整方法也可參考BP1系列。但線圈抽頭有四個：設在前面兩個，后面兩個。
| 1 | 2 | 3（主） | 4 |
線圈號
| 1 | 2 | 3（主） | 4 |
18×× | 0 | 3 | 18.5 | 24.5 | 54×× | 0 | 10 | 54.5 | 72.5 |
21×× | 0 | 3 | 21.5 | 27.5 | 62×× | 0 | 10 | 62.5 | 82.5 |
24×× | 0 | 4 | 24.5 | 31.5 | 72×× | 0 | 13 | 72.5 | 95.5 |
27×× | 0 | 5 | 27.5 | 36.5 | 82×× | 0 | 14 | 82.5 | 109.5 |
31×× | 0 | 5 | 31.5 | 41.5 | 95×× | 0 | 16 | 95.5 | 125.5 |
36×× | 0 | 6 | 36.5 | 47.05 | 109×× | 0 | 19 | 109.5 | 144.5 |
41×× | 0 | 7 | 41.5 | 54.5 | 125×× | 0 | 22 | 125.5 | 166.5 |
47×× | 0 | 8 | 47.5 | 62.5 | 144×× | 0 | 25 | 144.5 | 191.5 |
試車時一般接抽頭1或抽頭3。調試中可適當調正到抽頭2或抽頭4上。
四、選用方法
選擇頻敏變阻器時步驟：
1、根據電機功率PH從表3中查出換算系數
2、電機轉子電壓乘以E得UF值。
3、根據UF值從表4中直接查出頻敏變阻器的規格。
電動機功率PH千瓦
|
換算系數 E
| 電動機功率PH千瓦 |
換算系數 E
| 電動機功率PH千瓦 |
換算系數 E
| 電動機功率PH千瓦 |
換算系數 E
|
14 | 0.317 | 145 | 0.166 | 310 | 0.126 | 570 | 00.101 |
20 | 0271 | 150 | 0.164 | 320 | 0.125 | 275 | 0.101 |
28 | 0.234 | 155 | 0.162 | 330 | 0.123 | 580 | 0.100 |
40 | 0.246 | 160 | 0.160 | 340 | 0.122 | 600 | 0.099 |
45 | 0.235 | 165 | 0.158 | 350 | 0.121 | 625 | 0.098 |
50 | 0.226 | 170 | 0.157 | 360 | 0.120 | 630 | 0.097 |
55 | 0.217 | 180 | 0.154 | 370 | 0.118 | 650 | 0.097 |
60 | 0.210 | 185 | 0.152 | 380 | 0.117 | 680 | 0.095 |
65 | 0.204 | 190 | 0.151 | 390 | 0.116 | 700 | 0.094 |
70 | 0.198 | 200 | 0.148 | 400 | 0.115 | 710 | 0.094 |
75 | 0.210 | 210 | 0.145 | 410 | 0.114 | 720 | 0.093 |
80 | 0.206 | 215 | 0.144 | 425 | 0.113 | 750 | 0.092 |
85 | 0.201 | 220 | 0.143 | 430 | 0.112 | 780 | 0.091 |
90 | 0.197 | 250 | 0.142 | 440 | 0.111 | 800 | 0.090 |
95 | 0.193 | 230 | 0.141 | 460 | 0.110 | 850 | 0.088 |
100 | 0.190 | 240 | 0.138 | 475 | 0.108 | 900 | 0.086 |
110 | 0.183 | 245 | 0.137 | 480 | 0.108 | 1000 | 0.083 |
115 | 0.181 | 250 | 0.136 | 500 | 0.106 | 1050 | 0.081 |
125 | 0.175 | 260 | 0.134 | 520 | 0.105 |
|
|
130 | 0.172 | 275 | 0.132 | 525 | 0.104 |
|
|
135 | 0.170 | 280 | 0.131 | 550 | 0.103 |
|
|
140 | 0.168 | 300 | 0.128 | 560 | 0.102 |
|
|
五、BP2頻敏變阻器選型列表
電機功率（KW）
| UE | 頻敏型號 | 組數及接法 | 電機功率（KW） | UE | 頻敏型號 | 組數及接法 |
10～35 |
22.8～25.9 25.9～29.7 29.7～34.2 34.2～39.2 39.2～45.6 45.6～51.9 51.9～60.1 60.1～69.0 69.0～79.1 79.1～91.1 91.1～10.5
|
701/3613 701/4113 701/4713 701/5409 701/6209 701/7029 701/8206 701/9506 701/10906 701/12509 701/14404
|
星形 〞 〞 星形 〞 〞 〞 〞 〞 〞 〞
| 210～280 |
24.6～28.7 28.7～32.8 32.8～36.9 36.9～42.3 42.3～49.2 49.2～56.0 56.0～64.2 64.2～73.8 73.8～84.7 84.7～98.4
|
704/1836 704/2130 704/2429 704/2722 704/2722 704/3122 704/3618 704/4713 704/5413 704/6213
|
兩并星形 〞 〞 〞 〞 〞 〞 〞 〞 〞 〞
|
35～70 |
26.1～29.30 29.30～33.7 33.7～39.1 39.1～44.6 44.6～52.2 52.2～58.7 58.7～67.5 67.5～78.3 78.3～89.2 89.2～103.4 103.4～118.5
|
702/2426 702/2722 702/3122 702/3618 702/4115 702/4713 702/5413 702/6213 702/7209 702/8209 702/9506
|
星形 〞 〞 〞 〞 〞 〞 〞 〞 〞 〞
| 280～420 |
21.2～24.8 24.8～28.3 28.3～31.8 31.8～36.6 36.6～42.5 42.5～48.4 48.4～55.5 55.5～63.7 63.7～73.2 73.2～85.0
|
704/1836 704/2130 704/2429 704/2722 704/2722 704/3122 704/3618 704/4713 704/5413 704/6213
|
三并星形 〞 〞 〞 〞 〞 〞 〞 〞 〞 〞
|

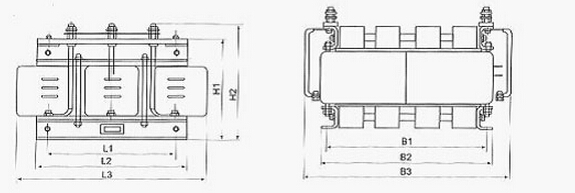

六、BP2系列頻敏變阻器外形及安裝尺寸
型號 | BP2-701 | BP2-702 | BP2-703 | BP2-704 |
L1 | 240 | 240 | 240 | 240 |
L2 | 300 | 300 | 300 | 300 |
L3 | 330 | 330 | 330 | 330 |
H1 | 215 | 215 | 215 | 215 |
H2 | 270 | 270 | 270 | 270 |
B1 | 102 | 162 | 222 | 282 |
B2 | 124 | 184 | 244 | 304 |
B3 | 284 | 344 | 404 | 464 |
