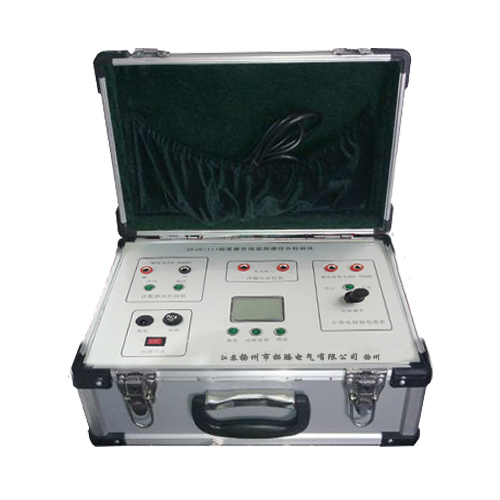

TEAM-3避雷器監測器綜合校驗儀

      避雷器在線監測器已經普及我國各個大小電廠電站，為避雷器可靠 運行提供了重要數據。由于密封不良，監測器在運行中可能進入水分或潮氣，使內部元件銹蝕，或其他原因造成監測器計數器不能正常動作，泄漏電流指示不準。所以《<規程>》規定，應每年對避雷器監測器檢查 1-2 次。

      當運行中的避雷器監測器顯示異常數據時，工作人員則需要進行相應檢測找出故障原因。其中當監測器數值比正常明顯偏大時，一般為避雷器持續電流增大（包括阻性電流增大，外瓷套污穢電流增大等）或者是監測器測量部分出現故障。當監測器數值明顯減小時，一般為避雷器絕緣底座漏電或者監測器內部元件擊穿所致。可見只要監測器數據異常，監測器本身就是zui大的懷疑對象。一般工作人員首先會對監測器進行檢測，當確定監測器良好以后才開始檢測避雷器及查找其它問題。

      目前市場上監測器品種繁多，質量也是良莠不齊，而且生產廠家大多不提供監測器的檢測設備，一般僅提供簡易的檢測方法，現場操作判斷起來十分困難。如何判斷監測器的好壞也就成為工作人員zui頭疼的問題. 針對以上問題，我公司根據多年的運行經驗研發了可用于檢測在線和停電狀態下監測器是否良好的儀器：“TEAM-3型避雷器監測器綜合測試儀”.一機多用，校驗操作簡單、功能實用等特點。為廣大的電力運行、維護工作人員提供了極大方便,自投入市場以來受到了廣大用戶的歡迎。

二、校驗的項目及方法

2.1、監測器在線狀態（即監測器在運行中）

  ◆  校驗監測器電流表的準確度（峰值或有效值）方法——通過儀器測量的避雷器持續電流與監測器所測量的避雷器持續電流值進行比較。

  ◆  校驗監測器污穢表的準確度方法——通過測量污層電流值并換算成相應的電導率μS值，然后與監測器所測量的μS值進行比較。

  ◆  校驗監測器動作計數器方法——通過模擬雷擊使監測器計數器動作。

2.2、監測器非在線狀態（即監測器不帶電的狀態下）

  ◆  校驗監測器電流表的準確度（峰值或有效值）方法——將儀器模擬的避雷器持續電流通過監測器并比較儀器測量值與監測器測量值。

  ◆  校驗監測器污穢表的準確度方法——通過測量污層電流值并換算成相應的電導率μS值，然后與監測器所測量的μS值進行比較。

  ◆  校驗監測器動作計數器方法——通過模擬雷擊使監測器計數器動作

 1、對避雷器用監測器計數器的好壞進行測試，即測量其下限動作電流值。（標準電流值是≮50A）

 2、儀器輸出波形是8/20波形。

 3、可以檢測監測器電流表的峰值/有效值的準確度

 4、可以檢測帶外部環境監測的監測器的污穢表的準確度

 5、可以在線/停電檢測監測器的動作次數好壞和電流表的準確性

 1、  電流測量滿量程：10.00毫安，

 2、  電流測量分辨率：0.001毫安

 3、  安電源：AC220V±10%或DC電池12V，50HZ

 4、  輸出DC沖擊電壓：1000V±100V

 5、  精度等級：1.0級

 6、  電流測量全量程誤差：≦1%

 7、  8/20μS沖擊電流：≮50A

 8、  動作計數時間：1-2S/次，

 9、  沖擊電流：≥100A；

 10、測量動作次數：循回制測量

 11、動作計數時間：瞬時，且≤2s/次

 12、尺寸：394×240×190 ；

 13、重量：2KG；
