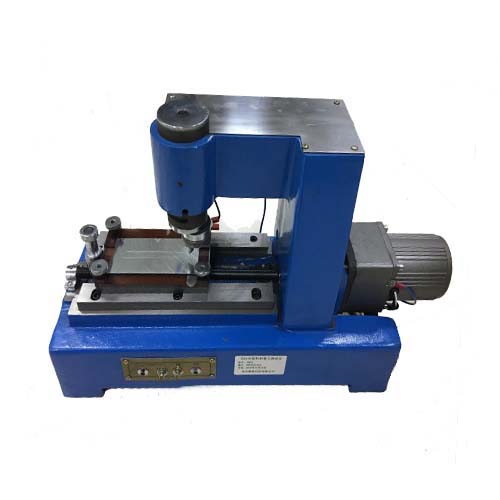

本儀器用于測定各種涂膜對被涂物表面的附著能力。主要用于RTV防污閃涂料的附著力測試，測試方法為畫圈法。設備采用電動控制，自動化程度高，使用方便。GB 1720-1979

二、結構原理

本儀器為臺式，電動控制款，共分為四個部分。

1、主傳動部分

      是由電機、齒形帶、齒形帶輪、斜齒輪傳動及描繪頭等組成。描繪頭是  由機頭絲杠、絲母以及偏心頭組成。

2、工作臺部分

      是由絲杠、半開螺母及試驗臺等組成。

3、機座

      是由滑軌及電器控制組成。電器控制包含刺透顯示電路及控制電機電路。

4、限行程控制裝置

      是由止動能頭以及微動開關組成。

二、使用方法

1、按規定要求準備樣板。

2、檢查鋼針一開始使用就換上新鋼針（針尖距工作臺面約3mm）。

3、裝針尖的偏心位置按所要求的描繪直徑調節好，然后用螺釘緊固。

4、將準備好的樣板的涂膜面朝上安裝在工作臺上用壓板壓緊。用鱷魚夾夾住鑲片接通刺透顯示電路。

5、提起可動半螺母將工作臺移至外端。

6、閉合電源開關，閉合電機開關描繪頭旋轉撥動壓桿加砝碼到刺透顯示燈亮為止，放下半開螺母。

7、根據園滾線圖形判斷該涂膜的試驗附著力。

三、主要技術參數

1、描繪圖形直徑：0—10.5mm。

2、工作臺有效面積：50*100mm.

3、加重砝碼共四個，500克一個、200克兩個、100克一個。

4、針頭采用鋼制唱針，使用5次就予以更換。

5、工作臺有效行程不小于80mm。
