商品描述一、性能用途單相有功功率表是指用于測量電源輸出的或用電器消耗的有功功率的電測量儀表
一、性能用途
單相有功功率表是指用于測量電源輸出的或用電器消耗的有功功率的電測量儀表。產品廣泛應用于電力、郵電、石油、煤炭、冶金、鐵道、市政等部門的電氣裝置，自動控制以及調度系統。
二、技術參數
1、接線方式：單相交流
2、信號輸入： a)電流通道：標稱輸入：AC 1A、5A
b)電壓通道：標稱輸入：AC 100V、220V、400V
c)允許過量程：瞬時：電流10倍/5秒，電壓2倍/1秒
d)持續：1. 2倍
3、測量顯示范圍：面板單位為W時，0～9999W，超出顯示范圍顯示“ ----"
面板單位為KW時，0.000～9999KW，超出顯示范圍顯示“ ----"，小數點根據量程自動切換
面板單位為MW時，0.000 ～ 9999 MW，小數點根據量程自動切換
4、精度：0.5%，0.2%
5、報警輸出：繼電器分斷容量：3A/250V
6、上下限報警：
上限報警輸出條件：
（1）報警上限整定值有效
（2）當測量值≥上限報警設定值時，報警繼電器動作輸出；
（3）退出條件：測量值≤上限報警設定值－回滯值（回滯值＝標稱值×5%）
下限報警輸出條件：
（1）報警下限整定值有效
（2）當測量值≤下限報警設定值時，報警繼電器動作輸出；
（3）退出條件：測量值≥下限報警設定值＋回滯值（回滯值＝標稱值×5%）
備注：無特殊說明，標稱值(二次)為20mA，比如當前系統BT倍率為100A，則回滯值＝100（BT倍率）×20mA×5%=100mA
7、通訊接口：RS485串行接口，標準ModBus協議，RTU格式，通訊波特率4800、9600可選
8、變送輸出：二次測量值0 ～OUTP(參數設定菜單可設對應輸出（0～20）mA 、（4～20）mA或（0～5）V ;
（0～20）mA 、（4～20）mA負載不超過510Ω；（0～5）V負載不低于5kΩ。
9、絕緣強度： IEC 60255-5 2KVrms-1min
10、環境承受能力： 工作 IEC 60068-1和2 0℃～+55℃
儲存 IEC 60068-1和2 -25℃～+70℃
濕熱 IEC 60068-1-3 93%RH40℃
11、使用場合：無腐蝕性氣體及金屬粉塵，海拔高度<3000 m
12、工作電源及功耗： AC ( 85～265)V或DC ( 100～275)V 8VA

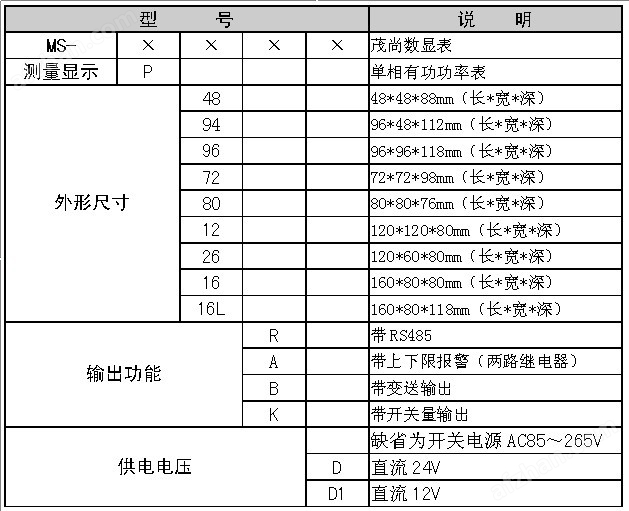

三、選型表
