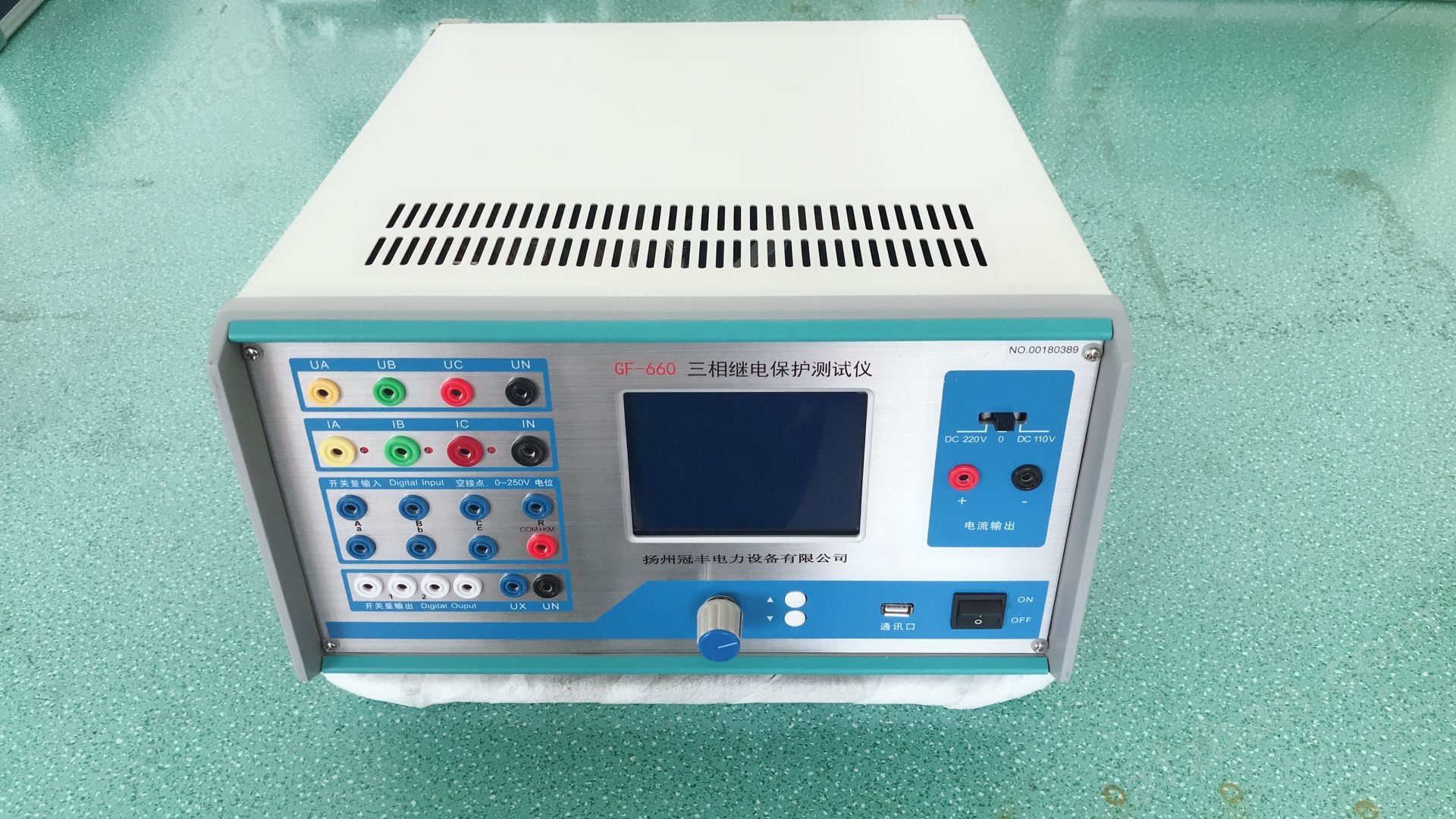

繼電保護測試儀電流電壓各兩組產品功能:

① 單相繼電保護測試儀承試資質，量度繼電器:包括電流、電壓型繼電器，可測量其啟動值、返回值及其系數。

② 時間繼電器:可測量其啟動值，返回值及其動作時間，時間測量誤差不大于0.2ms。

③ 中間繼電器:各類帶啟動線圈和保持線圈的中間繼電器的校驗，能測量啟動值、返回值、保持值及動作時間。

④ 重合閘繼電器:可進行電容充電試驗、充電時間、重合閘時間、中間元件的測試。

⑤ 差動繼電器:可進行直流勵磁實驗、制動特性實驗、伏安特性實驗。

⑥ (其它各種非常見繼電器。

繼電保護測試儀電流電壓各兩組交流電流源:

   相電流輸出（有效值）：  0--40A/相  精度：0.2%

   三相并聯輸出(有效值)： 0--120A/三相同相位并聯輸出

   相電流長時間允許工作值(有效值)： 10A

   每相大輸出功率 ：420VA

   三相并聯電流大輸出功率 ：900VA

   三并電流大輸出允許工作時間 ：10s

   頻率范圍： 0--1000Hz    精度：0.001Hz

   諧波次數： 2--20次     相位：0--360°    精度：0.1°

主要特點

1、滿足現場所有試驗要求。既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差動保護和備自投裝置，試驗更加方便和*。

1)三相電流同時輸出，電壓125V、相，電流40A/相。三相電流并聯可達120A。

2、各種技術指標*達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。

3、單機獨立運行，內置高性能工控機，主頻300--600MHz，內存512M，硬盤4--12G，運行Windows XP操作系統。

4、國內同行業首先采用進口拉絲不銹鋼面板，不銹鋼鍵盤，同時采用觸摸式鼠標，克服了軌跡球鼠標操作不靈活、容易損壞的缺點，并選用8.4寸,分辨率為800×600的TFT真彩顯示屏,使得單機整體操作方便自如,經久耐用。

5、主控板采用DSP+FPGA結構,16位DAC輸出,對基波可產生每周2000點的高密度正弦波,大大改善了波形的質量,提高了測試儀的精度。
