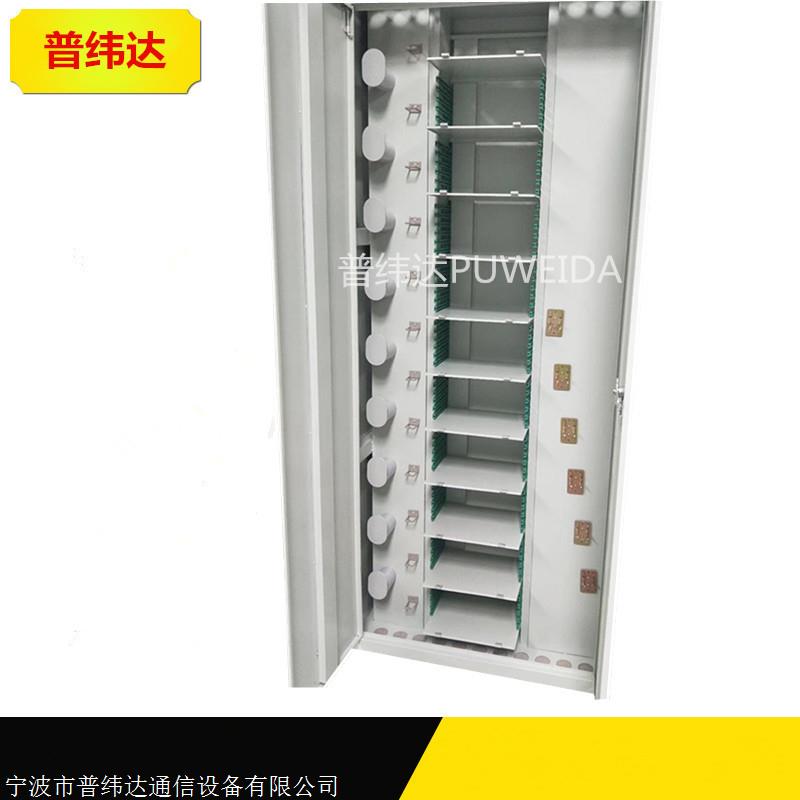

寧波遠捷通信制造ODF光纖配線架根據中華人民共和國通信行業標準光纖配線架YD/T 778-2006《ODF光纖配線架》Q/CT 2354-2011《中國電信光總配線架技術要求》制造而成。感謝您關注我們的產品,若您希望獲得進一步的了解720芯ODF光纖配線架價格、720芯ODF光纖配線架規格型號等更多信息,歡迎您隨時聯絡我們,誠邀為您提供滿意的服務ODF光纖配線架是我公司研制開發的高容量、大密度、全正面操作的光纖配線柜。它同時適用于普通光纜和帶狀光纜，本架由機柜、光纖儲纖單元、光纖單元體及光纖直熔配線單元等部分組成。由于采用模塊化的結構，用戶可根據容量的配置功能模塊的數目進行靈活的安裝。ODF（Optical Distribution frame）光纖配線架用于光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線路的連接、分配和調度。隨著網絡集成程度越來越高，出現了集ODF、DDF、電源分配單元于一體的光數混合配線架，適用于光纖到小區、光纖到大樓、遠端模塊及無線基站的中小型配線系統。

一、概述：

光纖配線架是專為光纖通信機房設計的光纖配線設備,具有光纜固定和保護功能光纜終接功能、調線功能、 光纜纖芯和尾纖保護功能。既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內。構成綜合配線架。該設備配置靈活、安裝使用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入*的設備。

它是光傳輸系統中一個重要的配套設備，主要用于光纜終端的光纖熔接、光連接器安裝、光路的調接、多余尾纖的存儲及光纜的保護等，它對于光纖通信網絡安全運行和靈活使用有著重要的作用。過去，光通信建設中使用的光纜通常為幾芯至幾十芯，光纖配線架的容量一般都在100芯以下，這些光纖配線架越來越表現出尾纖存儲容量較小、調配連接操作不便、功能較少、結構簡單等缺點。現在光通信已經在長途干線和本地網中繼傳輸中得到廣泛應用，光纖化也已成為接入網的發展方向。各地在新的光纖網建設中，都盡量選用大芯數光纜，這樣就對光纖配線架的容量、功能和結構等提出了更高的要求。

主要性能

使用條件：

1.工作溫度：-5℃+40℃ 相對濕度:≤90%(+30℃)

2.大氣壓力:70kpa-106kpa 儲運溫度:-40℃+70

3.光電性能:插入損耗≤0.2db;附加損耗≤0.2b;回波損耗45db;附加損耗≤5db;插拔耐久性壽命>1000次

4.電氣性能:絕緣電阻≥1000mω500v(直流電)

5.抗電強度:能承受3000v(直流電)/1min無擊穿/飛弧現象

適用性指標:

1.標稱工作波長850nm1310nm1550nm;

2.光纖光纜符合gb/t11819和gb/t7424規范;

3.光纖活動連接器符合gb12507以及相關標準規范.

功能:

1.有很強的光纜固定與保護功能,能保證光纜及纖不受損傷,以及可靠的接地裝置.

2.有*的光纖布線管理設計裝置,保證了光纖的線及纖芯安裝、施工及維護方便。

3.有明確的線序標識，便于轉接、跳線、測試。

特點：

1.機柜采用19”寸標準安裝，分光纖配線柜(gpx72-2200) /光纖配線柜(gpx72-2000)兩種。

2.配置我公司推拉熔配一體化單元，另可選配轉配線單元和集中熔接單元（見后面單元體）

3.可簡單調整面板、達到上下進纜；可靠的進裝置和纖芯保護裝置。

4.配置容量大，且有較強的布線空間。

5.采用封閉式機柜，前后開門。
