EutroeyeiPass-t-s （人臉健康碼測溫一體終端）
閱讀：833 發布時間：2021-8-7
Eutroeye9000-iPass-t-s
（人臉健康碼測溫一體終端)
1. 產品簡介
本產品采用 Amlogic S905D3 主芯片方案，CPU 為四核 ARM Cortex-A55，單核主頻高達 1.9GHZ，GPU 采用 MaliG31 MP2，自帶 1.2TOPS 算力 NPU。芯片采用*的 12nm 工藝，相比同類產品發熱更低，主頻更高，面積更小，系統更穩定，搭載 Android 9.0 操作系統。內置4K 視頻解碼器引擎以及 HDR 圖像處理管道以及所有主要外設，從而構成了最終的低功耗多媒體 AP。
本產品采用Amlogic 905高性能AI算法芯片方案，Android9.0系統搭載工業級雙目攝像頭。方案使用人臉活體識別技術，支持2Gb存儲的用戶數據庫、雙目活體識別、毫秒級判斷。產品支持考勤打卡、門禁控制等功能，是一款安全、高效、精準的人臉識別門禁控制產品。
2. 產品應用領域
本產品適用于門禁、閘機等安防類終端產品，產品面積小巧，超薄設計，便于使用到各種場景中，如：學校、辦公場所以及社區的出入識別與考勤簽到、高鐵站、機場登機牌閘機、私人公寓房門、景區、博物館、研究所等公共場所的訪客出入。
一、 產品規格
1. 組件規格
| 產品型號 | ZY-F08P | |
| 屏幕 | 尺寸 | 114.6(W)×184.1(H)×2.6(T) |
| 分辨率 | 800×1280 | |
| 觸摸 | 支持（可不帶觸摸） | |
| 主硬件 | CPU | 四核 ARM Cortex-A55 |
| GPU | MaliG31 MP2 | |
| NPU | 1.2TOPS | |
| 內存 | 1Gb | |
| 本地儲存 | 8Gb | |
| 接口 | 網絡模塊 | 支持以太網、無線外設擴展、2.4GHz WIFI (5G、BT 可選) |
| USB接口 | 1 個 USB 插座 | |
| 串行通訊接口 | 1 個 UART/RS232 插座 | |
| 繼電器輸出 | 1路開門信號輸出 | |
| 韋根接口 | 1路韋根26/34輸入/輸出 | |
| 有線網絡接口 | 1路RJ45以太網座子 | |
| 功能 | 人臉檢測 | 雙目活體單人識別 |
| 1:1人臉比對 | 支持 | |
| 陌生人檢測 | 支持 | |
| 識別距離配置 | 支持 | |
| 考勤打卡 | 支持 | |
| 溫度檢測 | 支持 | |
| 夜間感應 | 支持 | |
| 口zhao模式 | 支持 | |
| UI界面配置 | 支持 | |
| 設備遠程升級 | 支持 | |
| 訪客體溫正常直接放行 | 支持 | |
| 部署方式 | 單機本地部署；聯網集群部署 | |
| 常規參數 | 電源 | DC12V（±10%） |
| 工作溫度 | 0℃~50℃ | |
| 儲存溫度 | -20℃~60℃ | |
| 功耗 | 13.5W（Max） | |
| 設備尺寸 | 240*125*26mm | |
| 攝像頭 | 分辨率 | 200W*200W |
| 光圈 | F2.0 | |
| 焦距 | 4.30mm | |
| 動態范圍 | 105db | |
| 信噪比 | 41db | |
| 可視廣角 | 73° | |
| 白平衡 | 支持 | |
| 測溫頭 | 測量溫度范圍 | 0-300°（高低溫沒有限制） |
| 測量精度 | 0.3℃ | |
| 分辨率 | 0.1℃ | |
| 響應時間 | 500mSec,95%響應 | |
| 測試距離 | 小于50cm | |
| 響應波長 | 5~14um | |
| 接口 | 4 PIN 1.25mm排針 | |
| 使用環境溫度 | 0℃~50℃ | |
| 使用環境濕度 | 10~95%RH 不凝結 | |
| 使用電源 | DC 5V | |
| 掃碼器 | 識讀方式 | 640*480 CMOS |
| 識讀精度 | 一維碼6mil | |
| 識讀景深 | 50-120mm | |
| 對比度 | ≥25% | |
| 掃描角度 | 轉角360°，仰角士55°，偏角士55° | |
| 視場角 | 水平60°，垂直46° | |
| 工作電流 | ≤220mA | |
| 身份 | 閱讀距離 | 閱讀距離：0-30mm |
| 讀卡響應速度 | <1s | |
| 工作頻率 | 13.56MHZ(fc) | |
| 使用環境 | 溫度：0-50℃ 濕度：20%-93% | |
3. 設備接口說明

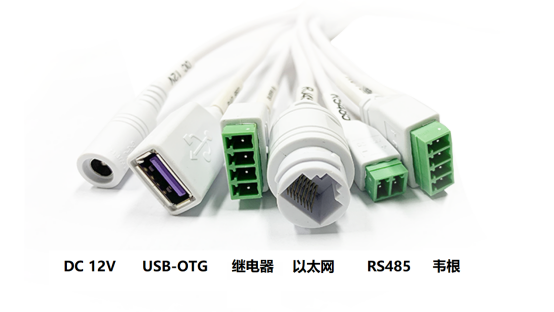

設備接口示意圖:
接口說明
l DC12V:
設備內部電源輸入具有反極性保護、浪涌保護
| 信號名稱 | 信號方向 | 功能描述 |
| 12V | 內正 | 12VDC±10%直流輸入 |
| GND | 外負 | 電源地 |
l USB-OTG:
USB與OTG共用一個接口。
l 韋根:
韋根輸入可接韋根讀頭，用于刷卡+開閘等。
韋根輸出可用于輸出識別結果，連接其他韋根輸入設備入門禁控制板等。
l RS485:
門禁信號開關。
l 繼電器:
報警輸出為無源繼電器開關量輸出，觸點電壓容量為：220V DC，250V AC；觸點電流容量為1 A；功率容量為30W。

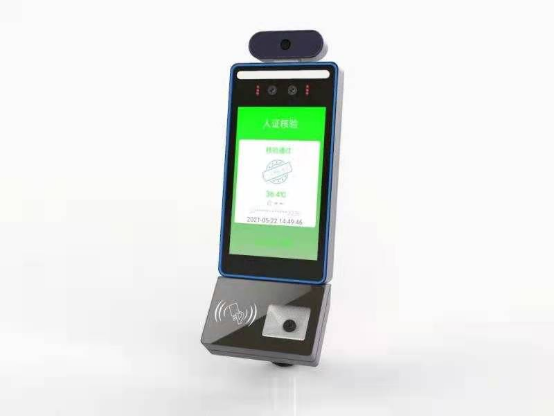

4. 產品外觀

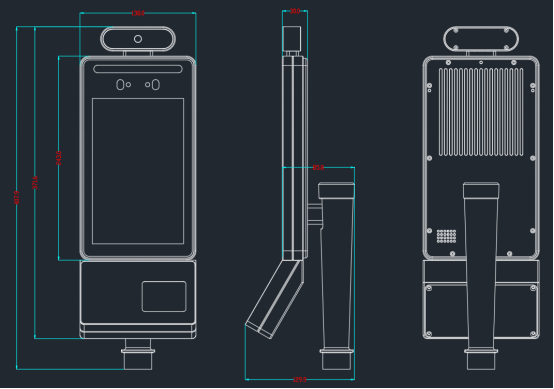

5. 尺寸說明
本機：

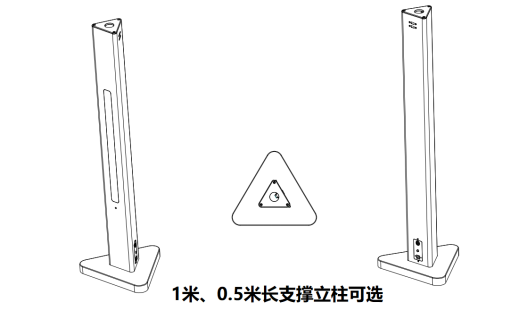

可選配件：
