深圳市雷晟科技發展有限公司
深圳市雷晟科技發展有限公司
12-48V直流電源防雷器用于交流/直流﹝二次﹞電源供電的電子設備的精細過壓保護，D級過壓保護器，本產品額定放電電流大，響應時間快，易于安裝和維護，具有過熱過流控制的安全裝置，能夠在惡劣條件下正常工作。
12-48V直流電源防雷器
RESON直流電源防雷器用于交流/直流﹝二次﹞電源供電的電子設備的精細過壓保護，D級過壓保護器，本產品額定放電電流大，響應時間快，易于安裝和維護，具有過熱過流控制的安全裝置，能夠在惡劣條件下正常工作。
應用范圍
電信機房，微波通信機房，控制是母線，安防監控系統交/直流供電設備的防雷保護。
產品特點
◎ 用于直流（二次）電源供電的電子設備的精細過壓保護
◎ D級過壓保護器
◎ 額定放電電流較大，響應時間快
◎ 易于安裝和維護
◎ 有過熱、過流控制的安全裝置
◎ 結構美觀，安裝方便
產品型號 | 分類 |
PRDC－12C | 12V 直流電源，兩線過壓保護 |
PRDC－24C | 24V 直流電源，兩線過壓保護 |
PRAC-24C | 24V 交流電源，兩線過壓保護 |
PRDC-48C | 48V 交流電源，兩線過壓保護 |
技術參數
產品名稱 | 直流電源防雷器 | |||
型號 | PRDC-48C | PRAC-24C | PRDC-24C | PRDC-12C |
電源類型 | 直流 | 交流 | 直流 | 直流 |
標稱工作電壓 | 48V | 24V | 24V | 12V |
額定電壓（大持續運行電壓） | 60V | 48V | 36V | 18V |
標稱通流容量（8/20μs） | 5KA | |||
大通流容量（8/20μs） | 10KA | |||
泄漏電流IL | ≤15μA | |||
響應時間Ta | ≤10ns | |||
大保險絲強度 | 16A gl/gG | |||
工作環境 | 溫度：-40～85℃，相對濕度：5～95%（25℃) | |||
連接 | 10-25mm2多股或單股導軌 | |||
外殼材料 | 阻燃PC | |||

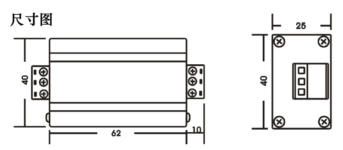

規格尺寸 | 62*40*25 | |||
安裝方法：
1、本產品串聯被保護設備相應位置，安裝時與被保護設備距離不超過50CM。
2、電源連接：直流電源兩端分別對應接“＋”“—”，交流電源兩端分別對應“L”“N”。如果是把端子拔下來接線，回裝時一定要恢復原狀，否則危險！
3、防雷器產品標有標志的接地端應接上地線，地線的螺桿上配有接線叉，用于接地匯集排與防雷器地線的連接，接好地線后，務必要旋緊螺釘。接地線選用2.5mm2以上的銅線，地線到接地匯流排的長度應小于1m且盡量粗短，接地電阻應小于10Ω。
3、防雷器接地用盡可能短的線連接。該保護器接地采用端子接地方式，接地線必須與防雷地線相連。信號的屏蔽線可直接接到接地端子上。
4、該防雷器在不超過要求的條件下安裝是不需要*維護的，只需系統例行維護；如在使用過程中，線路傳輸出現問題，換下電涌保護器后線路傳輸恢復正常，說明電涌保護器已經損壞，需維修或更換。
注意事項：
1、防雷器輸出端所有端口均連接被保護設備。
2、防雷器正負線路不要接反或接錯。
3、防雷器安裝在被保護設備前端越近效果越好。
4、防雷設備需要定期檢查，產品劣化后必須立即更換。
5、更換、安裝防雷器時切記不可帶電作業。
6、 防雷接地一定要良好且接地電阻不大于4歐姆。
7、防雷器前端需加裝短路裝置確保避免防雷器劣化后短路引起火災。
12-48V直流電源防雷器
