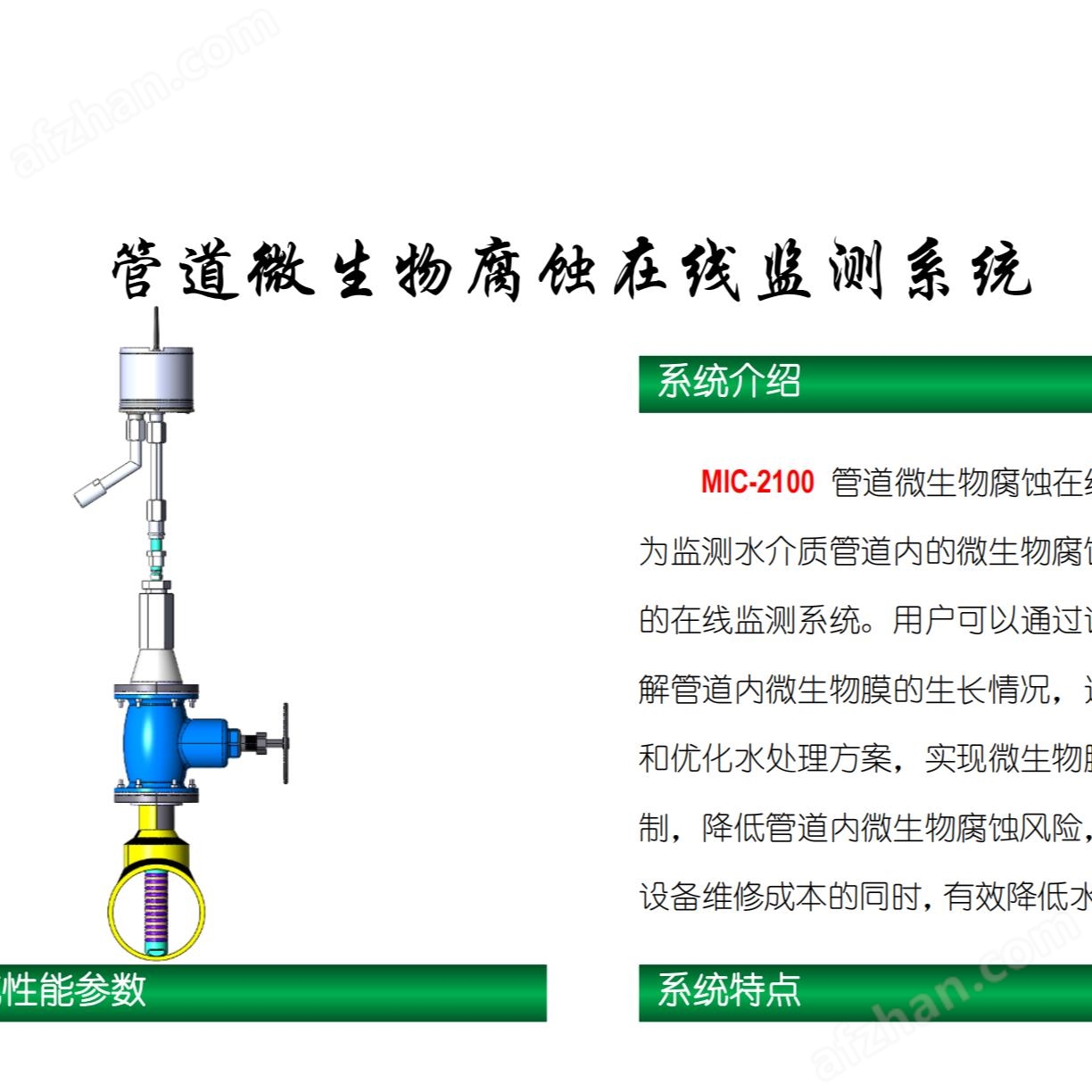

MIC-2100管道微生物腐蝕在線監測系統
微生物腐蝕（MIC）是水系統中由硫酸鹽還原菌（SRB）、產酸菌（APB）等微生物代謝活動引發的隱蔽性腐蝕形式，其破壞速度可達化學腐蝕的10倍以上。MIC-2100系統通過電化學信號與微生物活性的耦合分析，實現微生物腐蝕風險的動態預警，為工業水系統提供精準的微生物控制決策支持。以下從核心技術、應用場景及系統優化方向展開分析：
【核心技術亮點】
微生物電化學傳感技術
多電極陣列設計：
采用三電極體系（工作電極WE/參比電極RE/對電極CE），工作電極表面修飾納米多孔鉑黑涂層，增大有效表面積（BET>50m2/g），提升對微生物膜電子傳遞信號的捕捉靈敏度（分辨率0.1nA）。
代謝電流檢測原理：
基于微生物胞外電子轉移（EET）機制，SRB等厭氧菌在電極表面形成生物膜時，其代謝產生的H?S與金屬氧化產生的Fe2+反應生成FeS，引發微電流波動（10nA~1mA范圍），通過Faraday定律反算微生物活性（單位：μg/cm2·h）。
抗生物污染算法
周期性施加-0.2V~+0.3V微極化電壓（頻率0.1Hz），利用電化學擾動抑制生物膜過度生長，同時不影響微生物代謝活性監測，延長傳感器壽命至2年以上（傳統探頭壽命約6個月）。
環境適應性強化
寬溫域補償：內置Pt1000溫度傳感器，結合Arrhenius方程動態修正微生物活性-溫度關系（Q10=2~3），確保在北極油田注水系統（-40℃）或煉廠循環水（85℃）中的測量一致性。
IP66防護（MIC-2100B）：傳感器腔體采用PEEK+316L不銹鋼封裝，通過鹽霧試驗（ASTM B117）1000h驗證，耐受海上平臺高鹽霧環境。
工程化創新設計
低功耗物聯架構
MIC-2100A采用4.2V鋰亞電池（ER26500），配合自適應采樣頻率（1min~24h可調），在油田注水井場無外電場景下續航達5年（1次/h測量）。
邊緣計算能力
內置腐蝕速率預測模型（基于Modified Uhlig Equation），當檢測電流斜率ΔI/Δt>5nA/min時，觸發高優先級報警（對應SRB濃度>10? cells/mL）。
【行業應用場景】
核電站二回路水系統
監測冷凝器鈦管表面微生物膜生長（閾值電流>200nA），聯動紫外線殺菌裝置（UV）調節輻照劑量，將APB活性控制在<1×103 CFU/mL，避免氯離子濃縮導致的點蝕（符合EPRI MRP-175規范）。
油田注水系統
在CO?驅注水管道中部署MIC-2100B，通過硝酸鹽氧化還原探針（NORP）動態調整硝酸鹽緩蝕劑加注量，抑制SRB導致的管線頂部腐蝕（TLC），使H?S濃度<50ppm（NACE SP0196標準）。
城市供水管網
監測鑄鐵管段生物膜形成趨勢，當電流值連續3天超過基線值30%時，啟動脈沖氯消毒（沖擊濃度2mg/L），降低鐵細菌引發的紅水風險，同時減少余氯日常投加量30%。
【技術升級建議】
多參數融合監測
集成pH、ORP、余氯傳感器，構建微生物腐蝕風險指數（MCRI=K1×I + K2×ORP + K3×Cl?），提升預警準確性（如區分化學腐蝕與MIC）。
AI驅動殺菌優化
部署強化學習算法，根據電流變化特征自動優化殺菌劑投加策略（如季銨鹽/戊二醛交替使用），降低抗藥性發展概率。
生物膜原位分析
開發微型熒光顯微鏡模塊，通過SYBR Green I/PI雙染色技術，實時獲取生物膜活/死細胞比例，驗證電化學信號可靠性。
云邊協同架構
將MIC-2100數據接入工業互聯網平臺（如PTC ThingWorx），與UT110W壁厚數據、ACM-4000G大氣腐蝕數據融合，生成管道健康度綜合評分（PHI）。
與傳統微生物檢測法對比
維度傳統培養法MIC-2100系統
響應速度3-7天（培養周期）實時（分鐘級）
檢測對象單一菌種（如SRB）微生物群落綜合活性
操作復雜度需實驗室分析全自動在線監測
數據連續性離散點數據連續趨勢曲線
維護成本高（耗材+人力）低（僅定期電極校準）
【選型與部署指南】
型號選擇
MIC-2100A：適合無外電供應的野外場景（如長輸管道閥室），內置電池滿足低功耗需求。
MIC-2100B：適用于煉廠、電站等有穩定電源的場景，支持高頻采樣（1min/次）與多傳感器擴展。
安裝要點
優先安裝于管道低流速區（如彎頭下游5D處），避免湍流沖刷干擾生物膜形成。
在含油水系中加裝防油膜濾網（100μm），防止油相覆蓋電極表面。
數據解讀
基線電流：系統投運時需在殺菌狀態下記錄初始電流值（I?），作為活性評估基準。
報警閾值：建議設置兩級報警（I>3I?時預警，I>5I?時聯鎖殺菌系統）。
該系統突破了傳統微生物檢測的滯后性瓶頸，實現了生物腐蝕的在線量化評估。建議與緩蝕劑加注系統、殺菌設備組成閉環控制網絡，并納入ISO 22196工業微生物控制管理體系，為流程工業的水系統優化提供智能化支撐。在海上油氣田、數據中心冷卻水等場景中，可與CP-6500掛片系統形成“在線監測-離線驗證”雙機制，全面提升微生物腐蝕防控效能。
