1、概述
2、功能特點
? 實現和管理各種自動裝置、智能儀表通信;
? 數據采集、存儲、轉發;
? 豐富的通訊接口:標準的RS232和RS485串口通訊、高速的10M/100M 以太網,這些通訊接口可以根據需要相互組合;
? 內置豐富的通訊規約庫,支持IEC104、TCP-MODBUS、MODBUS、SC1801等規約,并可根據現場需求進行特殊規約開發;可以同時與多種規約的設備進行通訊, 最終將采集到的所有數據上傳到終端設備。
? 采用STMicroelectronics STM32F103ZE 微控制器是的微控制器,強大的處理功能,豐富的資源;
? 可靠、經濟、有效的設計;
? 靈活多樣的通信配置;
? 支持網絡方式與主計算機通信;
每一通信接口都可靈活選擇各種通信協議。
3、技術參數
技術參數 | 技術指標 | |
XTAL 頻率 | 8 MHz(晶振可達72MHz) | |
微控器 | STMicroelectronics STM32F103ZE | |
電氣 特性 | 供電電壓 | 可選1、DC24V 2、AC220 3、DC12V |
功耗 | <5W | |
通訊 端口 | RS232通訊 | 1 × RS232 接口 |
RS485通訊 | 4× RS485 接口 | |
以太網通訊 | 1×10M/100M以太網接口 | |
其他 外設 | 繼電器 | 1×繼電器輸出(帶常開和常閉觸點) |
秒脈沖輸出 | 2×脈沖輸出(DC24V+) | |
開關量輸入 | 1×開關量輸入(可選配) |

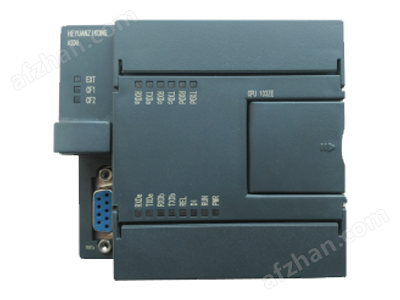

4、外形及安裝尺寸
