供應，立式1分32光分路器插片盒

插片式光分路器主要用于樓道光分路箱內，可通過靈活的增加插片式光分路器數量，實現端口的擴容。光分插片采用平面光波導（PLC）光分路器，使用的光纖活動連接可為SC型或LC型。

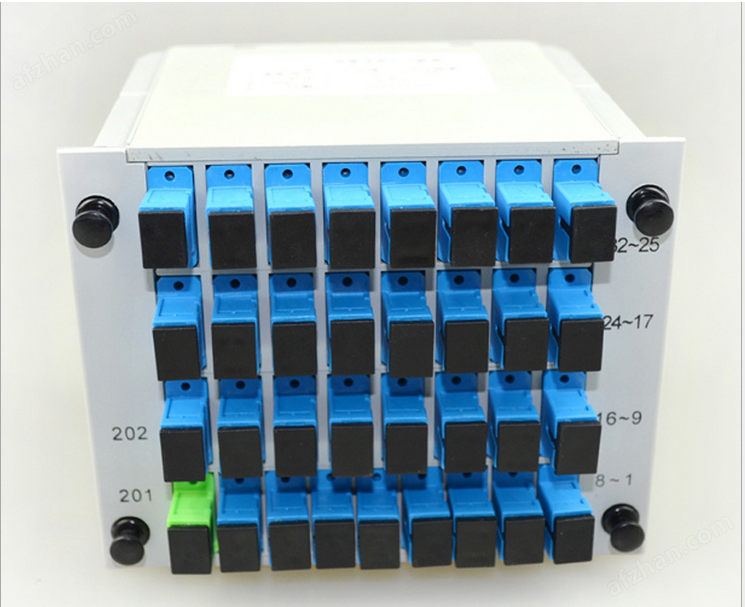

立式1分32光分路器插片盒

產品技術參數
光分插片外形尺寸
型號規格 分類型號 外形尺寸（mm）
SC 1:4光分插片，SC/UPC連接器 130*100*25
LC 1:4光分插片，LC/UPC連接器 130*100*25
SC 1:8光分插片,SC/UPC連接器 130*100*25
LC 1:8光分插片,LC/UPC連接器 130*100*25
SC 1:16光分插片，SC/UPC連接器 130*100*50
LC 1:16光分插片，LC/UPC連接器 130*100*50
SC 1:32光分插片，SC/UPC連接器 267*100*50
LC 1:32光分插片，LC/UPC連接器 267*100*50


PLC分路器光學特性
參數 單位 指標
1*2 1*4 1*8 1*16 1*32
工作寬帶 nm 1260~1610
插入損耗 dB ≤3.8 ≤7.2 ≤10.5 ≤13.8 ≤17.1
偏振相關損耗 dB ≤0.3 ≤0.3 ≤0.3 ≤0.3 ≤0.3
均勻性 dB ≤0.5 ≤0.6 ≤0.8 ≤1.0 ≤1.5
回波損耗 dB ≥55
方向性 dB ≥56
工作/貯存溫度 ℃ 零下40~85
注1：光纖為單模光纖
注2：所有參數測試不帶連接器， 帶連接器PLC分路器的插入損耗均應加上相關
     連接器的附加損耗
